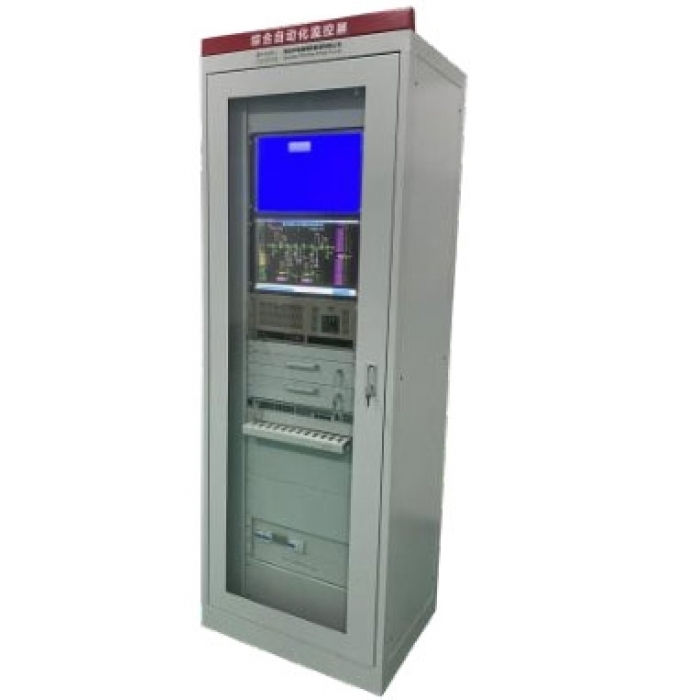

特點：

• 完整的廠站自動化解決方案，系統結構清晰、組成靈活、擴展方便。

• 面向廠站自動化的整體設計，融保護、測量、控制、通訊功能為一體，大大減少了用戶現場的安裝和調試工作量。

• 采用先進的現場總線技術，支持以太網通訊，標準通訊規約，大大提高了系統的兼容性及可靠性。

• 間隔層設備采用高速處理器和高精度采樣芯片、具備高可靠的電磁兼容性能。

• 間隔層設備可集中組屏，也可按站內一次設備分布式配置，直接安裝在開關柜上，既相對獨立又節省了投資。

• 繼電保護功能獨立，不依賴于通訊網絡。

• 友好的人機界面，全漢化菜單式操作，用戶操作更方便。

典型結構：

系統采用分層分布式結構，分為設備層、網絡層、站控層。

• 設備層：由各種保護測控裝置和自動裝置組成。包括線路保護測控裝置、電容器保護測控裝置、備自投及分段保護測控裝置、變壓器主保護裝置、變壓器后備保護測控裝置、變壓器綜合保護測控裝置、電動機差動保護裝置、電動機綜合保護測控裝置、PT 保護及并列裝置等，集保護、測量、控制功能為一體。

• 網絡層：由通訊管理單元構成，通過現場總線與設備層聯接，通過以太網與站控層上位機聯接，并實現轉發調度的功能。通訊物理介質可選用屏蔽雙絞線、光纖或其他類型的通訊介質。

• 站控層：由上位機監控計算機管理系統和外圍設備構成，主要完成信息的收集與綜合處理。站控層可根據系統的規模和重要程度靈活組態，適應各種不同的硬件配置。既可配置為單機監控模式，也可配置為雙機監控模式，互為備用，并可增加操作員工作站及工程師工作站等組成局域網。

主要功能：

1.數據采集及處理功能：

完成開關量、模擬量、電度量等信息的采集及處理，并將處理后的信息上傳。

2.控制操作功能：

控制各電氣間隔的斷路器、電動隔離刀閘的分閘/合閘操作，控制變壓器的有載調壓。控制操作可由站級工作站

實現，也可在各間隔層測控終端通過手動操作完成。

3.報警及事件記錄功能：

將遙測越限、正常遙信變位、事故變位、SOE、保護信息、遙控記錄、操作記錄等信息集中統一管理，分類記錄

并處理。

4.歷史記錄功能：

負責定期地將處理后的數據保留入歷史庫，以供趨勢分析、統計計算之用。

5. 顯示打印功能：

支持多窗口、分層顯示各種接線圖、地理圖、系統圖、曲線、潮流圖、事件列表、保護信息、報表、棒圖等。

可人工、自動或定時打印各種報表、曲線、事件等。

6.保護設備管理功能：

保護設備庫管理、定值召喚及設置定值、保護信息的處理等。

7.故障錄波分析功能：

對系統采集的擾動數據處理保存，并進行波形顯示、故障分析、打印等。

8.操作票系統功能：

能生成、預演、執行、管理及打印操作票。

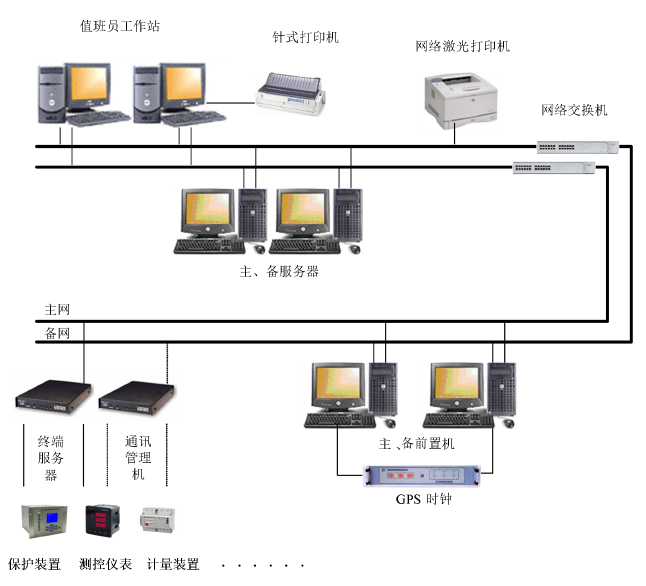

系統架構：
